一个修复好的骨缺损，
医生怎么知道它”长没长好”？

对骨科与口腔颌面外科来说，大段骨缺损始终是两道难题叠加：一是怎么让骨头长得快，二是怎么尽早知道它长得好不好。

第一道题，电刺激是一条被临床验证过的路径——外加电场可以引导骨祖细胞迁移、促进成骨分化。但传统方案依赖导线连接外部电源，经皮导线带来感染风险；无线方案（压电、摩擦电、磁电、光电）又需要外部光源、磁场或机械运动来驱动，在体内的实施条件苛刻。

第二道题更隐蔽：骨愈合早期，矿化尚不完全，X 光和 CT 对早期修复状态的灵敏度有限 ——等影像上看得清楚时，窗口期可能已经错过了。

能不能做一个装置：自己发电刺激骨生长、自己监测愈合进度、用完自己降解消失，而且——用 3D 打印一次做出来？

2026 年 8 月 21 日，Science Advances 刊登了清华大学、北京大学口腔医院等单位合作的研究，给出了一个完整的工程答案：一台多喷头挤出式 3D 打印机、四种可降解”墨水”，打印出一枚自带电池、自带传感器的颅骨修复装置。

---

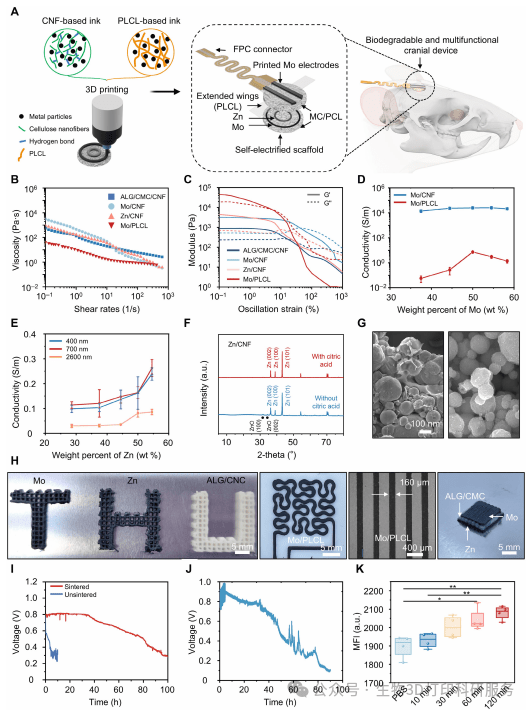

01 装置长什么样：一层”骨”，夹一块电池

装置分两部分。

第一部分是自供电支架。 上下两层各约 200 μm 厚的矿化胶原/聚己内酯（MC/PCL）基底，模拟天然骨的孔隙结构与成分；中间”三明治”夹着一枚 3D 打印的锌-钼原电池 ——锌电极做负极、钼电极做正极、海藻酸盐/羧甲基纤维素凝胶做电解质。锌和钼在体内环境中存在稳定的电化学电位差，接通后即可自发产生电场与微电流。

第二部分是阻抗监测电极。 用钼/聚(乳酸-共-ε-己内酯)（Mo/PLCL）墨水打印的柔性电极，负责在愈合过程中测量局部组织的生物阻抗——组织成分变化，阻抗跟着变，愈合进度就”有数可读”。

力学上，MC/PCL 支架的杨氏模量为 1.10 ± 0.27 MPa 、抗压强度 1.00 ± 0.52 MPa ，接近松质骨水平，可满足颅骨缺损部位中等承力的支撑需求。

---

02 真正的难点：四种”能打印”的可降解墨水

现有 3D 打印导电墨水几乎都依赖银、金、碳纳米管、聚苯胺等不可降解成分。要让植入器件”用完消失”，墨水本身就得重新发明。研究团队设计了四套配方：

墨水	配方要点	作用 / 关键指标
Zn/CNF	锌粉 50 wt%（粒径 700 nm）+ 纤维素纳米纤维 + 2 wt% 柠檬酸	电池负极；电导率约 0.2 S/m
Mo/CNF	钼粉（粒径 1500 nm）+ 纤维素纳米纤维	电池正极；50–55 wt% 时峰值电导率约 25 kS/m
ALG/CMC/CNF	海藻酸盐 + 羧甲基纤维素 + 纤维素纳米纤维（CNF:ALG 体积比 1:1）	凝胶电解质层
Mo/PLCL	钼粉（500 nm）:PLCL:二氯甲烷 = 6:1:8（w/v），钼载量 50 wt%	柔性传感电极；电导率 7.3 S/m

配方背后有一套统一的材料逻辑：高长径比的纤维素纳米纤维（直径 4–10 nm、长 1–3 μm）通过氢键与物理缠结形成自支撑网络 ——静止时足以撑起打印结构，受剪切时氢键断开、粘度骤降（剪切变稀），恰好满足挤出式打印”进喷头变稀、出喷头变稠”的经典需求。流变测试显示四种墨水的屈服应变分别出现在 39.8%（Mo/CNF）、10.4%（Zn/CNF）、15.9%（ALG/CMC/CNF）和 6.3%（Mo/PLCL）。

另一个巧妙细节在锌墨水：锌粉表面会自发氧化生成 ZnO 绝缘层，严重破坏导电网络。团队在墨水里加入2 wt% 柠檬酸作为”化学烧结剂”去除氧化层——XRD 中 31.8°、34.4° 的 ZnO 衍射峰随之消失，SEM 显示锌颗粒恢复物理接触，电导率显著提升。柠檬酸从丙磺酸内酯、葡萄糖酸内酯、天冬氨酸四种候选中胜出，兼顾了烧结效果与生物相容性。

---

03 怎么打印：挤出成型原理 + 完整参数

论文采用直写式打印（DIW，Direct Ink Writing），即气动挤出式 3D 打印：压缩气体推动注射筒内的粘性墨水通过微细锥形针头，按 G-code 路径逐层沉积。它天然适合这个装置——一是几何定制能力强，可以按患者缺损形状个性化打印；二是多材料集成能力强，多喷头切换即可在一次作业里依次打印负极、电解质、正极与传感电极。

打印质量取决于”墨水流变 × 工艺参数”的匹配：剪切变稀保证顺利挤出；粘弹性转变（G′ 与 G″ 交叉）保证出丝后不塌陷；金属颗粒粒径需远小于喷头内径避免堵头——论文按”颗粒粒径至少比喷头内径小 50 倍”的经验校核，410 μm 喷头对应的粒径分布均在安全范围内。

装配同样在打印框架下完成：正极、电解质、负极逐层堆叠成三明治结构的 Zn-Mo 电池；Mo/PLCL 电极打印在约 200 μm 的 PLCL 薄膜上；自供电支架与传感电极再通过溶剂粘合成整体器件。

---

04 这块打印出来的电池，表现如何？

在含 PBS 的 3D 打印凝胶电解质中：

• 烧结处理的电池初始电压约 0.8 V，70 小时以上维持 0.6 V 以上，总放电寿命达 100 小时（2 μA/cm²）；未烧结对照组 10 小时就跌破 0.2 V
• 在模拟生理环境的琼脂糖/PBS 中，50 μA/cm² 电流密度下放电约 90 小时
• 开路电压可在生理模拟条件下维持约 500 小时（约 21 天）——覆盖电刺激促骨再生文献报道的 7–20 天关键窗口
• 4 节电池 3D 打印串联，电压可提升至 3.5 V；15 μA/cm² 下功率密度 5.8 μW/cm²
• 放电 60 小时内电极附近 pH 稳定在约 7.2，未引起明显酸碱波动；Mo 电极侧 ROS 水平在放电 60 分钟后显著升高——这正是电刺激调控细胞行为的关键媒介之一

---

05 体外验证：起作用的确实是”电”，不是锌离子

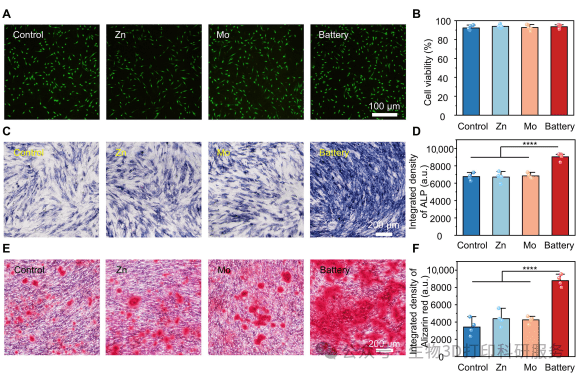

团队把人骨髓间充质干细胞（hBMSCs）分别与锌电极、钼电极、完整锌钼电池共培养，并设置了关键对照——等浓度锌/钼离子浸出液组。

结果：24 小时活死染色显示各组细胞活力无显著差异（生物相容性良好）；第 7 天碱性磷酸酶（ALP）、第 14 天茜素红矿化结节染色中，只有完整电池组显著增强，单独锌/钼电极组和离子浸出液组均无此效果——证明促成骨作用来自电池产生的电场与电流，而非金属离子释放。培养基中实测锌离子（0.01–0.08 mM）与钼离子（0.02–0.32 mM）浓度均在文献报道的安全范围内。

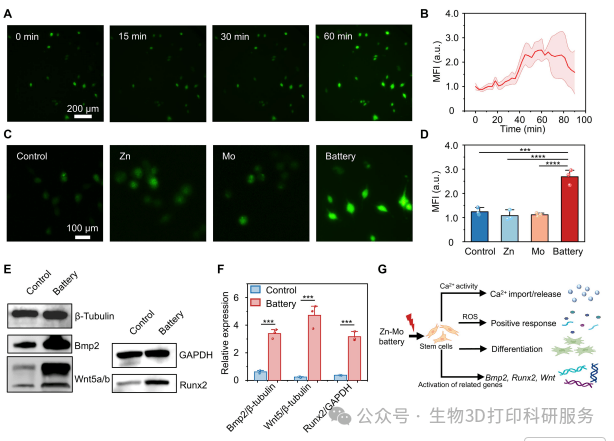

机制上，Fluo-4 钙探针显示加入电池后细胞内钙离子荧光在 60 分钟达到峰值；ROS 水平在 3 小时与 1 天时升高；加 ROS 清除剂 NAC（500 μM）或钙通道阻断剂硝苯地平（50 μM）后，促成骨效应被明显削弱——钙内流与适度 ROS 构成了电信号向成骨基因表达传导的中间环节。Western 印迹进一步证实，共培养 14 天后电池组 BMP2、WNT5A/5B、RUNX2 等成骨标志蛋白显著上调。

---

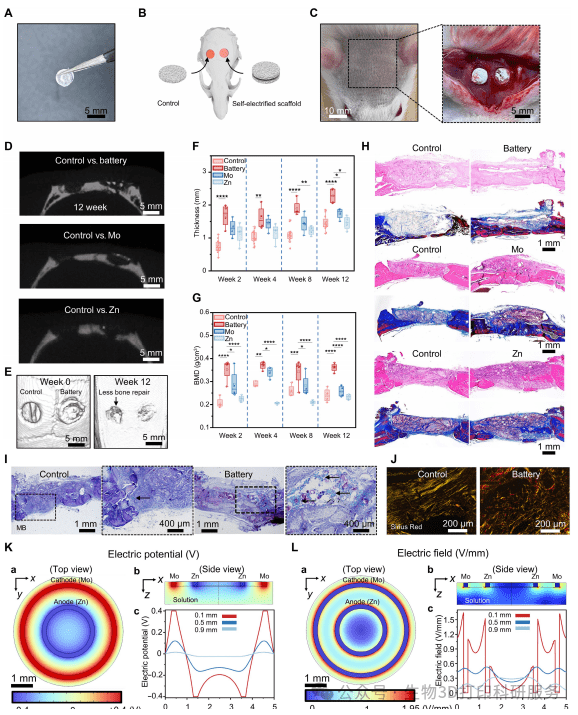

06 动物实验：12 周后，缺损区”长满了”

研究者在 SD 大鼠颅骨制作了直径约 5 mm 的临界骨缺损，分别植入含电池的自供电支架（电池组）、单独钼/锌电极支架与纯 MC/PCL 支架（对照组）。

值得一提的是对照组设计的严谨性：单独锌电极或钼电极支架同样没有表现出明显成骨优势 ——再次印证起作用的是电池系统产生的电场，而非电极材料本身。有限元仿真显示，电池在电极之间维持 > 0.8 V/mm 的电场强度，z 轴 0.5–0.9 mm 处仍保持约 0.2 V/mm，穿透深度与大鼠颅骨约 1 mm 的厚度匹配，落在文献报道的可调控成骨行为的电场区间（0.025–1 V/mm）内。

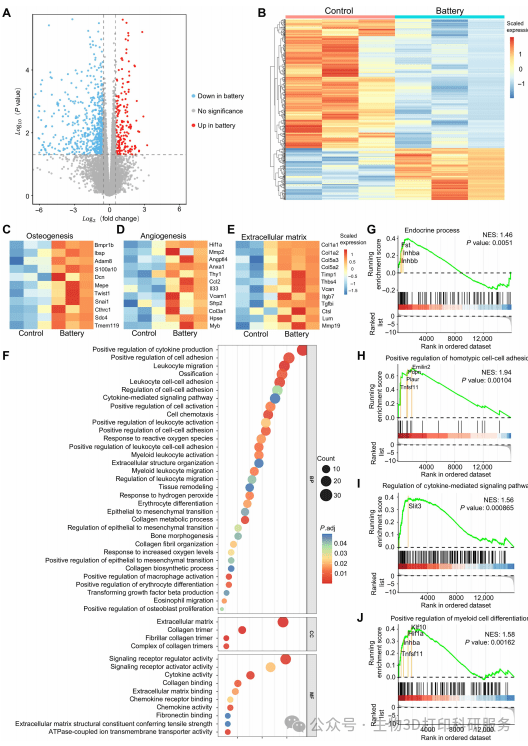

机制层面，植入 3 周后的转录组测序检出 693 个差异表达基因（183 个上调、510 个下调），成骨相关（Bmpr1b、Ibsp、Adam8）、血管生成相关（Hif1a、Mmp2、Angptl4）与细胞外基质相关（Col1a1、Col1a2、Col5a3）基因在电池组上调；KEGG 分析显示ECM-受体互作与 TGF-β 信号通路 显著富集。

---

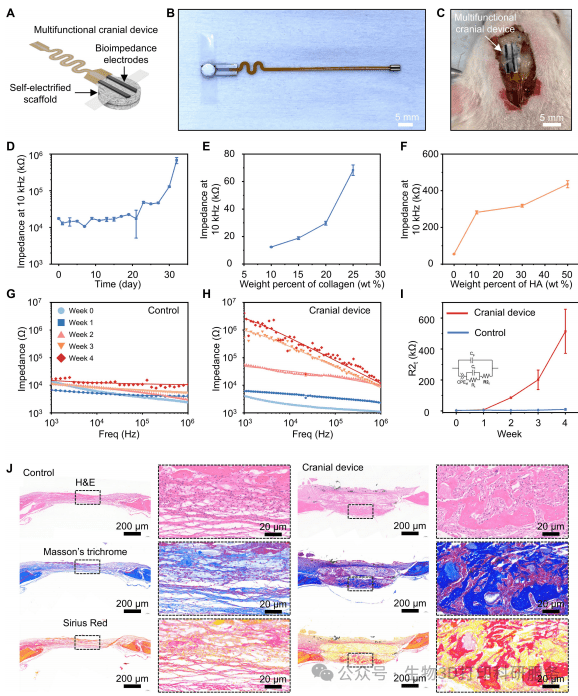

07 另一半创新：用阻抗”读”骨愈合进度

装置的另一半价值是监测。原理并不复杂：骨愈合早期，胶原沉积与羟基磷灰石矿化会让局部组织阻抗持续上升——组织越”成骨”，电阻抗越高。体外模拟实验显示，海藻酸盐水凝胶中胶原蛋白含量从 20 wt% 升到 25 wt%，10 kHz 频率下的阻抗即从 29.6 ± 1.4 kΩ 升至 68.2 ± 3.8 kΩ。

植入大鼠颅骨缺损后，集成装置组的等效电路拟合显示，反映细胞外基质电阻的 R2t 分量从第 0 周的 2.5 ± 0.1 kΩ 升至第 2 周 85.6 ± 2.3 kΩ、第 4 周达 514.1 ± 142.4 kΩ；而无电池的对照组仅从 3.4 ± 0.3 kΩ 升至 9.9 ± 4.7 kΩ。两条阻抗曲线在 4 周内拉开近两个数量级的差距，并得到同期组织学证实（装置组可见新生骨与丰富胶原，对照组仅见稀疏纤维组织）。

研究还排查了水肿（水含量）、炎症渗出（血液模拟）、纤维化（皮肤组织）等干扰因素的影响——这些条件下的阻抗均在 10–100 kΩ 量级，远低于愈合第 4 周约 1000 kΩ 的水平，说明阻抗上升主要反映的是胶原沉积与矿化进程。Mo/PLCL 电极本身在 37 ℃ PBS 中可稳定工作约 4 周（10 kHz 阻抗从 17.4 ± 0.5 kΩ 缓升至 46.6 ± 2.1 kΩ），覆盖了早期监测的关键时间窗。

一句话总结：修复（电池电刺激）与诊断（阻抗监测）在同一枚可降解装置上闭环——治疗结束，器件降解，不需要二次手术。

---

08 这项研究对生物 3D 打印意味着什么

对材料与打印方向的研究者，这篇论文的可复用资产主要有三块：

① 一套完整的可降解导电墨水体系。 Zn/CNF、Mo/CNF、Mo/PLCL 三种墨水的粒径-载量-电导率关系、50 wt% 固含量与 2 wt% 柠檬酸烧结剂的优化逻辑，可直接迁移到其他植入式器件的墨水开发中。

② 挤出式打印”结构-电池-传感器”一体化集成的方法学。 410 μm 喷头、5 mm/s 打印速度、0.2 mm 层厚、1.0 mm 线间距的参数组合，展示了 DIW 在多材料功能器件上的集成上限。

③ “自供电治疗 + 原位诊断”的器件范式。 不依赖外部能量的电刺激与不依赖影像的早期评估结合，为可降解生物电子器械提供了一个可扩展的平台式思路。

当然，论文也如实交代了边界：目前的数据来自啮齿类动物模型，主要器官 12 周病理检查未见异常；阻抗监测窗口约 4 周，长期监测依赖进一步封装优化；更复杂的电路集成、无线读取以及跨年龄/疾病模型（如糖尿病、骨质疏松）的验证被列为后续方向。审慎地看，这是一项完成了”概念-材料-工艺-机制-动物验证”完整链条的工程研究，距临床转化仍有一段路。

---
